1 芯片概述

1.1 芯片簡介

AT6558R-5300 是一款高性能 BDS/GNSS 多模衛星導航接收機 SOC 單芯片，片上集成 射頻前端，數字基帶處理器，32 位的 RISC  CPU，電源管理功能。芯片支持多種衛星導航 系統，包括中國的北斗衛星導航系統 BDS， 美國的 GPS，俄羅斯的 GLONASS，并實現多 系統聯合定位。

1.2 主要特征

? 支持 BDS/GPS/GLONASS 多系統聯合定位 和單系統獨立定位。

? 具備有源天線檢測與保護

? 電源管理

• 方案一：采用 DCDC 供給內核 LDO，支持 2.7~3.6V 單電源供電，典型 3.3V 供電。

• 方案二：支持 1.8V~3.3V 電源直接供電。

? RTC 和備份電路電源可低至 1.4V。

? 功耗： BDS/GPS 雙模連續運行：[email protected]。 待機：8uA（@3.3V）

? 封裝尺寸： QFN40，5mm×5mm×0.9mm。

1.3 性能指標

 1.4 應用市場

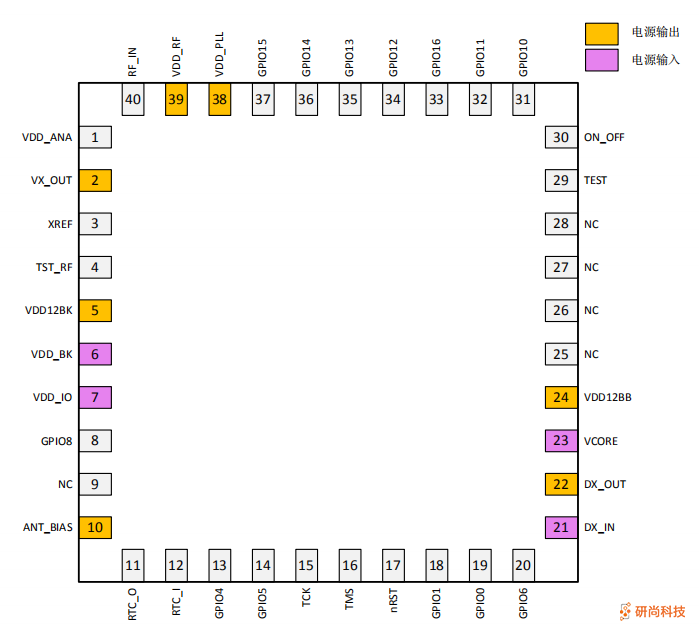

二、管腳說明

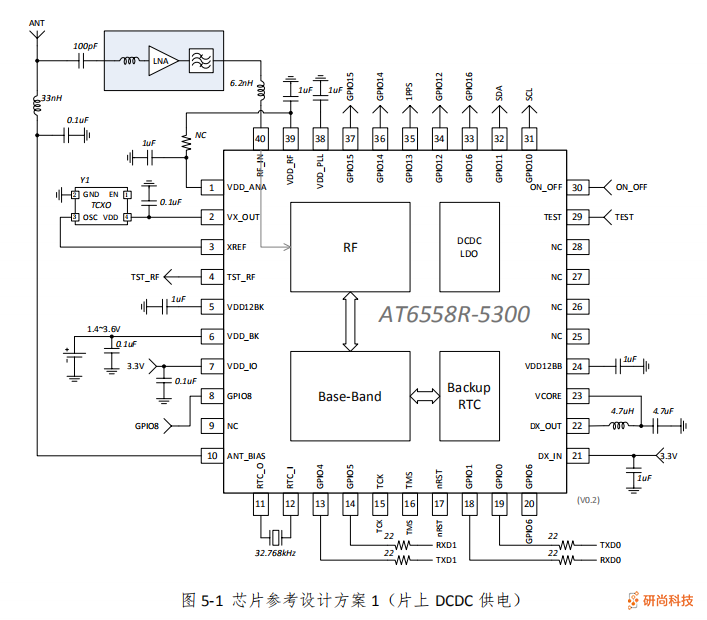

2.1 設計方案1

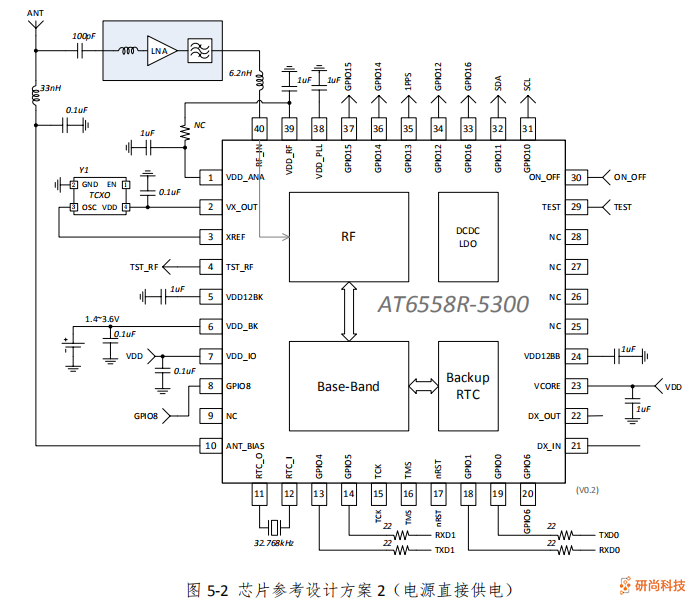

 設計方案2

樣品申請或者獲取更多產品信息請?jiān)诠倬W(wǎng)留言或者聯系sales。

AT6558R與UBLOX公司UBX-G7020-KT和UBX-M8030-KT封裝管腳兼容，常用功能兼容。只需調整部分外圍器件取值，就可以替代UBX-G7020-KT和UBX-M8030-KT，實現完美兼容替代使用。中科微提供芯片替代設計手冊，并提供FAE技術支持，免除工程師后顧之憂、
