最近十年,可穿戴設備經歷了從元年開始的新技術萌芽到被資本熱捧,從行業發展挫折遇冷再到重新成熟。2020年的疫情使全球消費者對健康和生活質量的重視提到了史無前例的高度,智能穿戴設備的價值也再次被重新認可。據CCS Insights預測,可穿戴式裝備的成長速度將高于手機和平板,至2025年,全球可穿戴設備(智能手表、智能手環)整體出貨量將達3.8億只。智能手表的健康監測,已經從可穿戴設備的心率測量能不能測準,變成了心率、血氧,ECG在保證準確性的同時能不能隨時監測。目前,可穿戴智能手表手環產品用戶所關心的眾多問題中,電池續航問題排在所有問題的首位,功耗是一個系統級的問題。以智能手環手表為例,健康監測功能做得越來越面面俱到,其主芯片及傳感器工作的時間越來越長,用于檢測心率、ECG,體溫等指標的傳感器也越來越多,整個系統的功耗必然會增加。如何讓傳感器在不需要工作的時候盡可能保持低的靜態功耗,成為可穿戴設備研發工程師選型時需要重點考慮的因素。為了更好的滿足可穿戴產品超低功耗的需求,微源半導體近期發布了一款專門針對可穿戴設備低功耗應用需求的LDO – LP3991。
以目前可穿戴應用中份額最高的智能手環手表產品為例,不同的主芯片會有不同的電壓要求,例如1.8V、3.3V等,分別為主平臺模擬或者數字電路供電,系統的電源管理要求在需要時開啟或關閉各個系統模塊的電源。常見的開啟或關閉的方式有兩種:一是使用負載開關(如微源產品:可穿戴應用的低功耗小體積負載開關 - LP5240HVF);二是直接采用帶使能引腳的超低靜態電流的LDO。通常帶使能引腳的LDO要求靜態電流在5uA內。微源半導體新推出的LP3991能滿足這樣的要求。

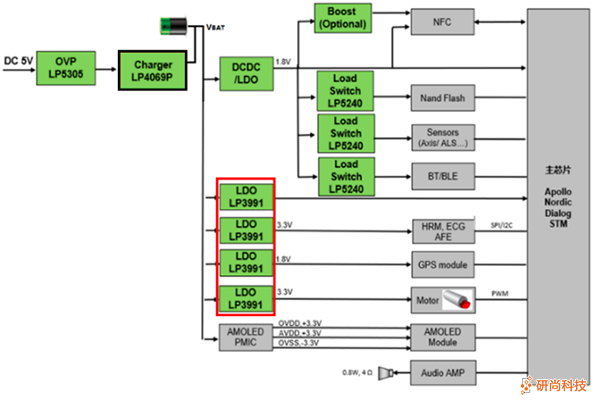

下圖為可穿戴手環/手表的典型應用圖(注:圖中所有綠色部分均有微源產品可供選擇)。

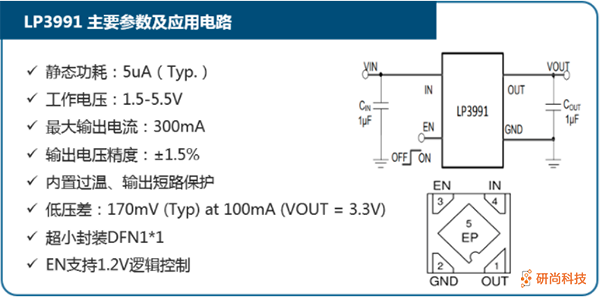

LP3991具有超低的工作電壓1.5V,EN還支持1.2V的邏輯控制,可完美地兼容低壓的主控來控制EN的關斷。其超小的DFN1*1封裝也是非常省空間。

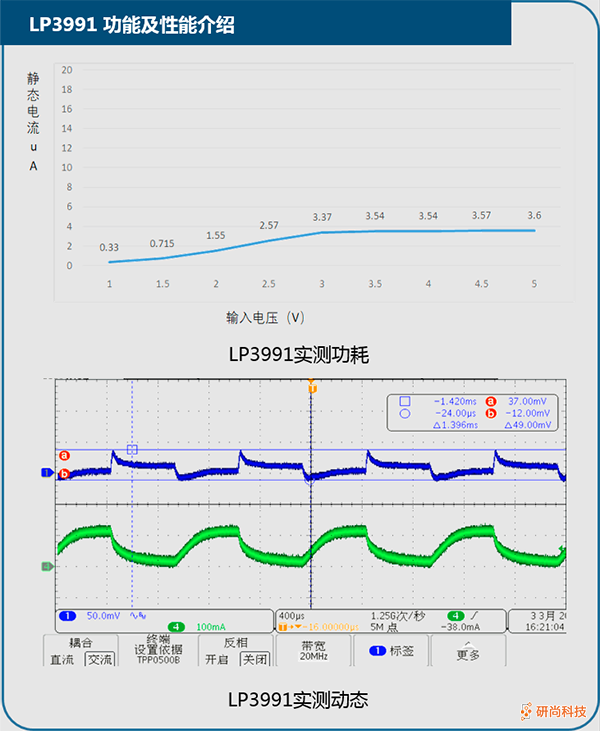

LP3991是一款低功耗5uA和具有良好的動態響應LDO,其實測靜態電流和動態響應如以下二圖所示。除靜態功耗外,LP3991也處處考慮到可穿戴設備的其它關注點,例如:
豐富的固定輸出電壓可選以滿足不同模塊工作電壓的需求;
DFN1*1的小封裝滿足可穿戴產品空間小的需求。
