ATO NAND FLASH：AFND1G08U3


ATO-SLC NAND FLASH-AFND1G08U3-1Gbit(128M×8Bit）


功能概要

電源

  • 3.3V器件（AFND1G08U3）2.7V?3.6V


組織

  • 存儲單元陣列：（128M + 4M）x 8位

  • 數據寄存器：（2048 + 64）x 8位


自動編程和擦除

  • 頁面程序：（2048 + 64）x 8位

  • 塊擦除：（128K + 4K）x 8位= 64頁


頁面讀取操作

  • 頁面大?。海?048 + 64）x 8位

  • 隨機存取：25us（最大）

  • 串行頁面訪問：25ns（最?。?/p>


快速寫周期

  • 編程時間：200us（Typ。）

  • 塊擦除時間：2ms（Typ。）CopyBack PROGRAM Operation

  • 快速頁面復制，無需外部緩沖


狀態寄存器

  • 正常狀態寄存器（讀/編程/擦除）


安全功能

  • OTP區域，16KB（8頁）


硬件數據保護

  • 電源轉換期間編程/擦除被鎖定


數據的完整性

  • 耐用性：100K編程/擦除周期（具有1bit / 528byte ECC）

  • 數據保留期：10年


包

  • AFND1G08U3：無鉛封裝

  • 48pin TSOP（12 x 20 / 0.5毫米間距

  • 48球FBGA：9.0 x 9.0 x 1.0mm

  • 48球FBGA：6.5 x 8.0 x 1.0mm


工作溫度

  • 商業：0°C?70°C

  • 工業溫度：40°C?85°C


一般說明

AFND1G08U3是1G位，具有32Mbit的備用容量。該器件采用3.3V電源供電。其NAND單元為固態海量存儲市場提供了最具成本效益的解決方案。存儲器分為可獨立擦除的塊，因此可以在擦除舊數據的同時保留有效數據。該器件包含1024個塊，由64頁組成，由16個串聯閃存單元的兩個NAND結構組成?？梢栽?048字節上以典型200us的速度執行編程操作，在128K字節塊上以2ms的典型時間執行擦除操作。頁面中的數據可以每個字節25ns的循環時間讀取。I / O引腳用作地址和數據輸入/輸出以及命令輸入的端口。使用/ CE，/ WE，ALE和CLE輸入引腳同步引入命令，數據和地址。每次操作期間，輸出引腳R / B（漏極開路緩沖器）發出信號以指示設備狀態。在具有多個存儲器的系統中，R / B引腳可以全部連接在一起以提供全局狀態信號。片上寫控制可自動執行所有編程和擦除功能，包括在需要時進行脈沖重復以及內部驗證和數據余量處理。通過為ECC（錯誤校正碼）提供實時映射輸出算法，即使是寫密集型系統也可以利用AFND1G08U3擴展的100K編程/擦除周期可靠性。片上寫控制可自動執行所有編程和擦除功能，包括在需要時進行脈沖重復以及內部驗證和數據余量處理。通過為ECC（錯誤校正碼）提供實時映射輸出算法，即使是寫密集型系統也可以利用AFND1G08U3擴展的100K編程/擦除周期可靠性。片上寫控制可自動執行所有編程和擦除功能，包括在需要時進行脈沖重復以及內部驗證和數據余量處理。通過為ECC（錯誤校正碼）提供實時映射輸出算法，即使是寫密集型系統也可以利用AFND1G08U3擴展的100K編程/擦除周期可靠性。


該芯片可以提供/ CE無關功能。該功能允許微控制器從NAND閃存設備直接下載代碼，因?yàn)? CE轉換不會停止讀取操作。


回寫功能可以優化缺陷塊管理：當頁面編程操作失敗時，可以將數據直接編程在同一數組部分內的另一個頁面中，而無需耗時的串行數據插入階段。此外，該設備還包括其他功能，例如OTP區域，阻止機制。


AFND1G08U3是大型非易失性存儲應用（例如固態文件存儲和其他需要非易失性的便攜式應用）的最佳解決方案。

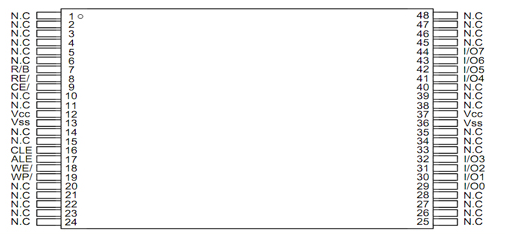

引腳配置（TSOP1）



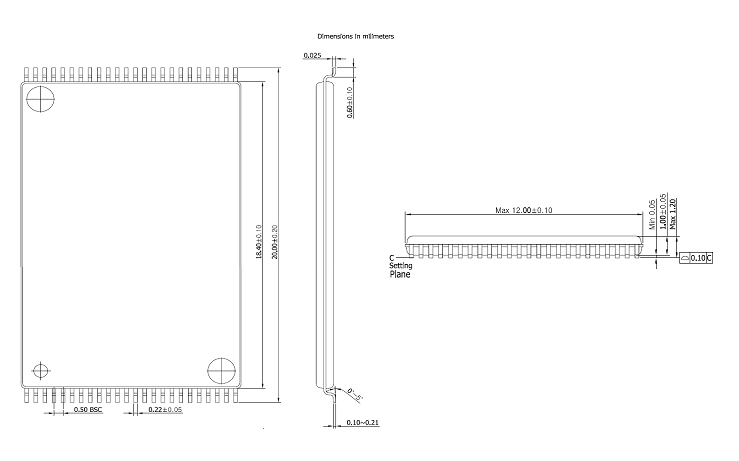

封裝尺寸

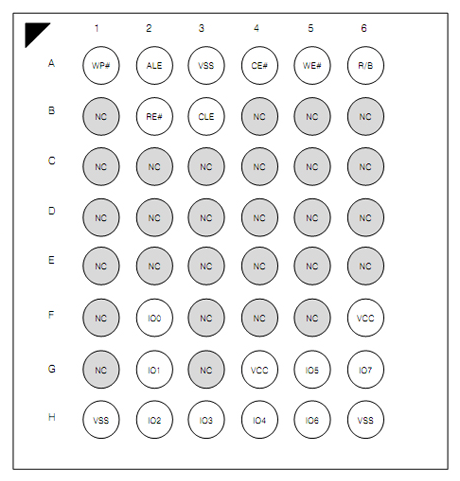

引腳配置（48ball-FBGA）

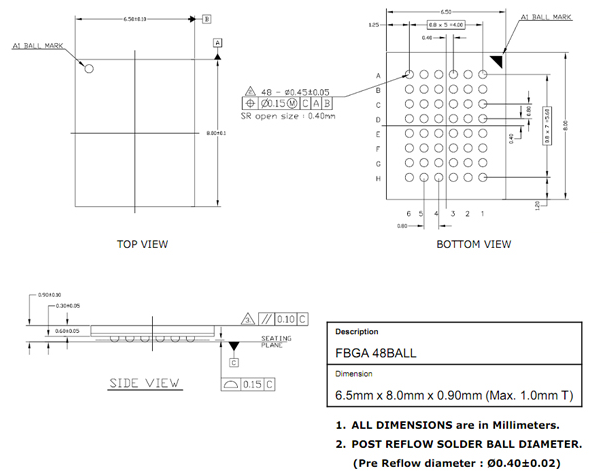

封裝外形圖（48ball-FBGA 6.5x8mm）



引腳說明

引腳名稱引腳功能
I/O0?I/O7數據輸入/輸出
I/O引腳用于輸入命令，地址和數據，并在讀取操作期間輸出數據。取消選擇芯片或禁用輸出時，I/O引腳懸空至高阻z。
CLE命令閂鎖使能
CLE輸入控制發送到命令寄存器的命令的激活路徑。當高電平有效時，命令在/ WE信號的上升沿通過I/O端口鎖存到命令寄存器中。
ALE地址鎖存使能
ALE輸入控制地址到內部地址寄存器的激活路徑。地址在ALE高電平時鎖存在/ WE的上升沿
/CE芯片使能
/CE輸入是設備選擇控件。當設備處于繁忙狀態時，/CE高電平將被忽略，并且在編程或擦除操作中設備不會返回待機模式。關于讀取操作期間的/CE控制，請參見設備操作的“頁面讀取”部分。
/REREAD ENABLE
/RE輸入是串行數據輸出控件，激活時將數據驅動到I/O總線上。數據在/RE下降沿之后有效tREA，這也會使內部列地址計數器加1。
/WE寫入使能
/WE輸入控件寫入I/O端口。命令，地址和數據在/WE脈沖的上升沿鎖存。
/WP寫保護
/WP引腳在電源轉換期間提供了意外的寫/擦除保護。/WP引腳為低電平有效時，內部高壓發生器復位。
R/BREADY / BUSY輸出
R/B輸出指示設備操作的狀態。為低時，表示正在進行擦除隨機讀取操作的程序，并在完成時返回高狀態。它是開漏輸出，當取消選擇芯片或禁用輸出時，它不會浮到高阻狀態。
Vcc電源
Vcc是設備的電源。
VS地面
N.C無連接
導線未在內部連接。

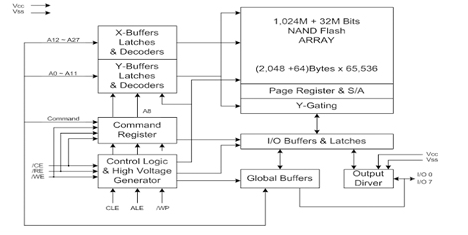

AFND1G08U3功能框圖

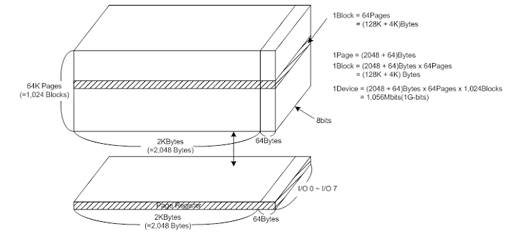

AFND1G08U3陣列組織



I/O 0I/O 0I/O 0I/O 0I/O 0I/O 0I/O 0I/O 0
1st CycleA0A1A2A3A4A5A6A7Column Address
2nd CycleA8A9A10A11*L*L*L*LColumn Address
3rd CycleA12A13A14A15A16A17A18A19Row Address
4th CycleA20A21A22A23A24A25A26A27(Page Address)
