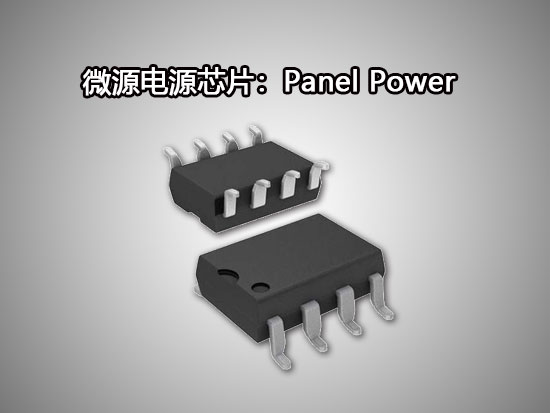

LP6286-Panel Power（面板電源）

輸入電壓（V）：2.5-5.5

輸出電壓（V）：6-18

開關頻率：600 / 1200K

效率：92

開關電流極限（mA）：3000

功能：AVDD，VGH，VGHM，Vcom OP，復位特殊

封裝：TQFN-24 4x4

LCD面板的多通道DC-DC轉換器

一般說明

LP6286包括一個用于有源矩陣TFT LCD的高效升壓調節器，柵極脈沖調制器（GPM），電壓檢測器，VCOM緩沖器和雙電荷泵控制器。該轉換器是一個高開關頻率電流模式調節器，具有集成的N溝道0.2ΩMOSFET，允許使用小型電感器和陶瓷電容器。OPA可以通過Unity-Gain緩沖器驅動LCD VCOM電壓，該緩沖器具有高短路電流，快速擺率以及軌到軌輸入和輸出。電荷泵控制器提供穩定的TFT柵極導通電壓。電荷泵的調節由內部比較器產生，該內部比較器感測輸出電壓并將其與內部基準電壓進行比較。其他功能包括欠壓保護，短路保護，熱關斷保護和欠壓鎖定（UVLO）。

應用領域

• TFT LCD面板

• TFT液晶顯示器

特征

• 寬VIN范圍：2.5V至5.5V

• 1.2MHz電流模式升壓穩壓器

• 對脈沖負載的快速瞬態響應

• 可調輸出電壓（±1％）

• 內置3A，0.2ΩN-MOSFET

• 效率高達90％

• 內部軟啟動

• 可調式GPM控制器

• 上電延遲和下降時間

• 可調VGHM延遲

• 低壓檢測器

• 可編程檢測電壓

• 開漏復位輸出

• VCOM緩沖器的運算放大器

• VGH和VGL電荷泵

• 欠壓保護

• 過熱保護

• 提供QFN-24（4×4mm）

• 符合RoHS標準且無鹵素

• 無鉛封裝
