LP3209-LV Buck（降壓）

輸入電壓（V）：2.5-5.5

輸出電壓（V）：可調

開關頻率（Hz）：1.5M

輸出電流（mA）：1500

效率（％）：96

靜態電流（mA）：96

特點：PWM，停機，SS（內部）OTP，OCP

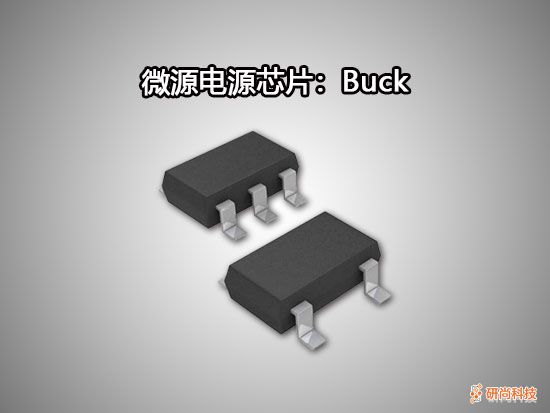

包裝：SOT23-5

1.5MHz，1.5A降壓轉換器

一般說明

LP3209是一個1.5MHz恒定頻率電流模式PWM降壓轉換器。對于單節鋰離子電池需要高達1.5A的非常大電流的便攜式設備，同時在峰值負載條件下仍可實現90％以上的效率，它是理想的選擇。 LP3209還可以以100％的占空比工作，以實現低壓差操作，從而延長了便攜式系統的電池壽命，而輕負載操作則為噪聲敏感的應用提供了非常低的輸出紋波。 LP3209可以在2.5V至5.5V輸入電壓下提供高達1.5A的輸出負載電流，并且輸出電壓可以低至0.6V。高開關頻率使外部組件的尺寸最小化，同時保持較低的開關損耗。內部斜率補償設置允許器件以較小的電感值工作，以優化尺寸并提供有效的工作。 LP3209提供可調（0.6V至VIN）輸出電壓。該器件采用無鉛SOT23-5封裝，額定溫度范圍為-40°C至+ 85°C。

應用領域

• 便攜式儀器

• DSP核心電源

• 蜂窩電話和智能手機

• 掌上電腦

• GPS應用

特征

• 輸入電壓范圍：2.5V至5.5V

• 輸出電壓范圍：0.6V至VIN

• 1.5A輸出電流

• 低R（DSON）內部開關：130mΩ

• 高效率：高達95％

• 退出時100%占空比

• 低關斷電流：<1uA

• 1.5MHz開關頻率

• 軟星功能

• 短路保護

• 熱故障保護

• SOT23-5封裝

• 符合RoHS標準且100％無鉛（Pb）
