高性能立體聲音頻 ADC
ES7241D特征
高性能multi-bit delta-sigma音頻ADC
100分貝的信噪比
-85 dB THD+N
3個Vpp模擬輸入
24位，8至200 kHz采樣頻率
I2S/LJ主或從模式數據接口
256/384Fs和其他非標準音頻系統時鐘
低功耗待機模式
應用場景
Soundbar
音頻接口
數字電視
A / V接收器
DVR
NVR

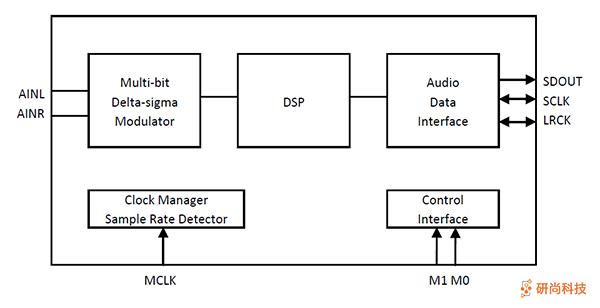

使用圖示

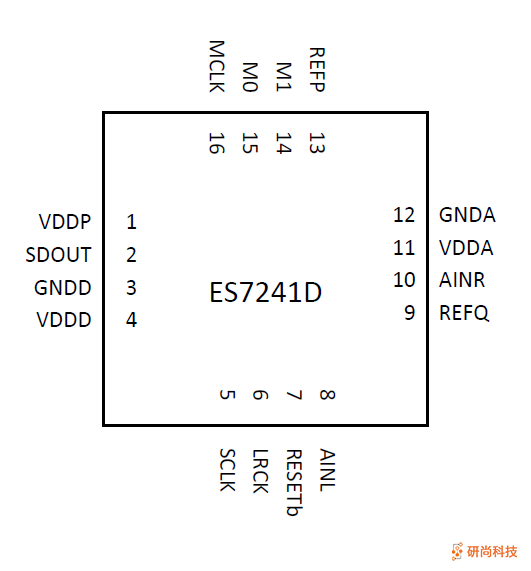

引腳和描述
| PIN NAME | PIN NUMBER | I/O | DESCRIPTION |
| M0, M1 | 15,14 | I | Mode selection |
| MCLK | 16 | I | Master clock |
| SCLK | 5 | I/O | Serial data bit clock |
| LRCK | 6 | I/O | Serial data left and right channel frame clock |
| SDOUT | 2 | O | Serial data output |
| RESETb | 7 | I | Active low chip reset (low power) |
| AINL, AINR | 8,10 | I | Analog left and right inputs |
| VDDP | 1 | I | Power supply for the digital input and output |
| VDDD/GNDD | 4,3 | I | Digital power supply |
| VDDA/GNDA | 11,12 | I | Analog power supply |
| REFP | 13 | O | Filtering capacitor connection |
| REFQ | 9 | O | Filtering capacitor connection |
