高性能立體聲音頻ADC
ES7243Q特征
?高性能multi-bit delta-sigma音頻ADC
?101分貝信噪比
?- 90db THD+N
?低噪音PGA
?24位，8至48 kHz采樣頻率
?I2S/PCM主或從模式數據接口
?支持多達16個TDM通道
?256/384Fs, USB 12/24 MHz和其他非標準音頻系統時鐘
?自動電平控制(ALC)和噪聲門
?支持?jǐn)?shù)字麥克風
?低功耗
應用場景
?麥克風陣列
?Soundbar
?音頻接口
?數字電視
?A/V接收器
?DVR
?NVR

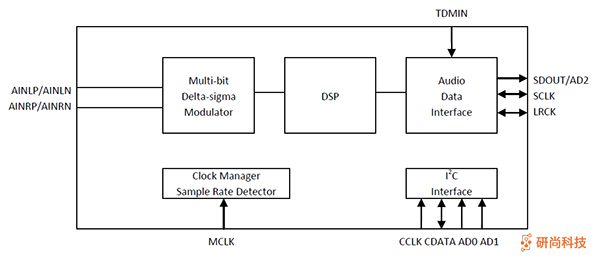

使用圖示
引腳和描述
| PIN NAME | PIN NUMBER | I/O | DESCRIPTION |
| CCLK, CDATA | 19, 18 | I, I/O | I2C clock and data |
| AD0, AD1 | 17,8 | I | I2C addresses |
| MCLK | 20 | I | Master clock |
| SCLK | 6 | I/O | Serial data bit clock |
| LRCK | 7 | I/O | Serial data left and right channel frame clock |
| TDMIN | 2 | I | TDM data in |
| SDOUT/AD2 | 3 | O | Serial data output/ I2C address AD2 |
AINLP, AINLN AINRP, AINRN | 9, 10 16, 15 | I | Analog left and right inputs |
| VDDP | 1 | I | Power supply for the digital input and output |
| VDDD/GNDD | 5, 4 | I | Digital power supply |
| VDDA/GNDA | 12, 13 | I | Analog power supply |
| REFP | 14 | O | Filtering capacitor connection |
| REFQ | 11 | O | Filtering capacitor connection |
