順芯DAC：ES8156

順芯DAC：ES8156(圖1)

高性能立體聲音頻 DAC

特征

  • 高性能和低功耗multi-bit ?-∑音頻DAC

  • 110分貝信噪比，-80分貝THD+N

  • 24位，8至96khz采樣頻率

  • 內置耳機驅動及無電容選項

  • 差分輸出更高的信噪比和共模抑制比

  • I2S/PCM主或從模式數據接口

  • 256/384Fs, USB 12/24 MHz和其他非標準音頻系統時鐘

  • I2C接口

  • 7段可調EQ

  • 動態范圍壓縮

  • 回放信號反饋

  • Pop和click noise抑制

  • 1.8V至3.3V運行


應用場景

  • 耳機

  • 揚聲器

  • 電視

  • 便攜式音頻設備

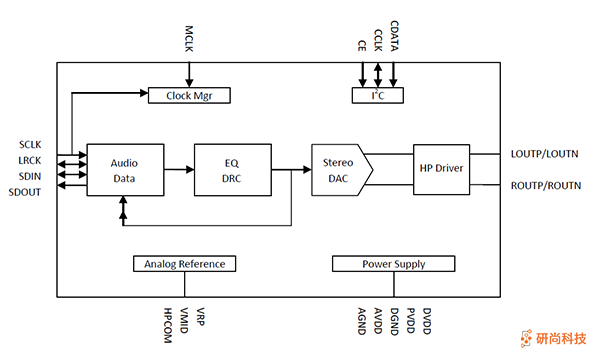

使用圖示

順芯DAC：ES8156(圖2)

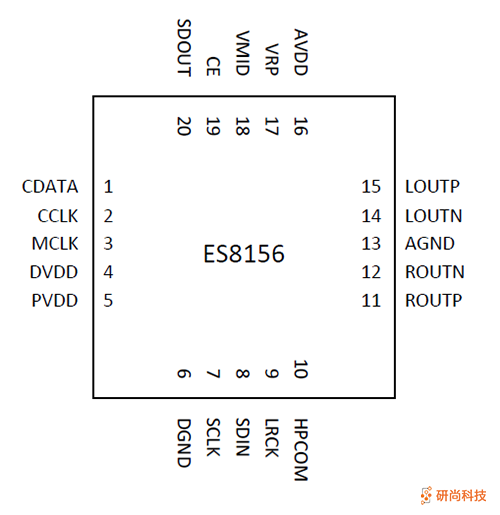

引腳和描述

順芯DAC：ES8156(圖3)

Pin Name

Pin numberInput or OutputPin Description
CDATA, CCLK, CE1, 2, 19I/O, I, II2C clock, data, address
MCLK3IMaster clock
SCLK7I/OSerial data bit clock/DMIC bit clock
SDIN8IDAC serial data input
LRCK9I/OSerial data left and right channel frame clock
SDOUT20OPlayback signal feedback

LOUTP, LOUTN

ROUTP, ROUTN

15, 14

11, 12

O

O

Left channel differential analog output

Right channel differential analog output

HPCOM10AnalogVirtual ground for capless headphone (Only available in software mode)
PVDD5AnalogPower supply for the digital input and output
DVDD, DGND4,6AnalogDigital power supply
AVDD, AGND16，13AnalogAnalog power supply
VMID18AnalogFiltering capacitor connection
VRP17AnalogFiltering capacitor connection
