12引腳，24位立體聲D/A轉換器的PCM音頻 DAC
ES7149描述
ES7149是一款低成本的12針立體聲數字模擬轉換器。ES7149可以接受長達24位字長的I2S串行音頻數據格式。采用先進的multi-bit Δ-Σ調制技術，將數據轉換成雙通道模擬輸出。multi-bit Δ-Σ調制器使得器件對時鐘抖動的靈敏度非常低，低噪音輸出。
特征
106分貝信噪比
-85分貝 THD + N
高達200khz采樣頻率
支持USB時鐘或非標準音頻時鐘，如25 MHz或26 MHz
I2S音頻數據格式，16-24位
單電源3V ~ 3.6V
應用場景
數碼相框
機頂盒
數字電視
DVD播放器
音頻播放器

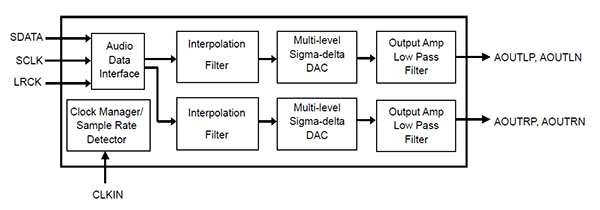

使用圖示

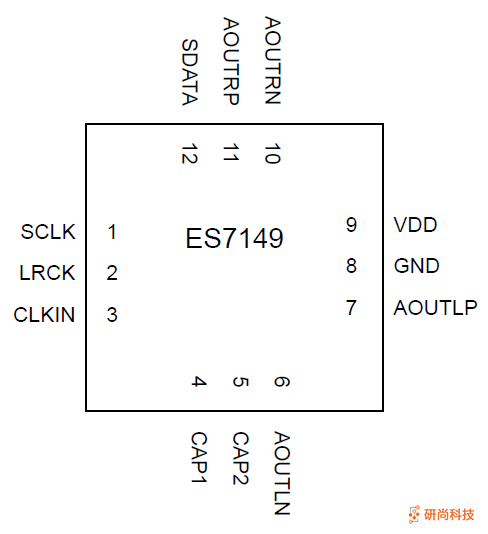

引腳和描述
| PIN | PIN | I/O | DESCRIPTION |
| 1 | SCLK | I | Bit clock input |
| 2 | LRCK | I | Left and right channel clock input indicating input data sampling rate (Fs) and channel selection |
| 3 | CLKIN | I | System clock input |
| 4 | CAP1 | O | Filtering capacitor |
| 5 | CAP2 | O | Filtering capacitor |
| 6 | AOUTLN | O | Analog N output of left channel |
| 7 | AOUTLP | O | Analog P output of left channel |
| 8 | GND | I | Ground |
| 9 | VDD | I | Device power supply |
| 10 | AOUTRN | O | Analog N output of right channel |
| 11 | AOUTRP | O | Analog P output of right channel |
| 12 | SDATA | I | Serial audio data input |
