自蘋果AirPods發布以來，TWS真無線耳機市場持續火爆，我愛音頻網經過3年多的長期追蹤分析，對超過100款TWS真無線耳機拆解研究，發布了多篇行業深度報告：《蘋果AirPods推動TWS耳機產業爆發，16家原廠推出49款主控芯片》、《TWS真無線耳機市場火爆，28家充電盒電池工廠搶占風口》、《TWS真無線耳機出貨強勁：18家充電盒電源芯片原廠受益》。

TWS真無線耳機帶動下的充電盒電源管理芯片出貨量，成為近年來可以與移動電源、手機快充相媲美的現象級電源芯片市場。雖然耳機充電盒充放電功率不大，大多在5W左右，但是對低功耗、高耐壓、高集成度等功能，提出了全新的技術要求。如此一來，這塊市場為加速了本土化電源芯片企業的升級、轉型創造了沃土，實現了100%芯片國產化，自主率非常高。

近日，微源一次性整合出十幾款經典版電源解決方案，包括多合一充電倉單芯片方案、升壓芯片、快充芯片、過壓保護芯片等，并且?guī)砹嗽赥WS真無線耳機、運動和頭戴式耳機上的完整解決方案。下面一起來深入了解一下吧！

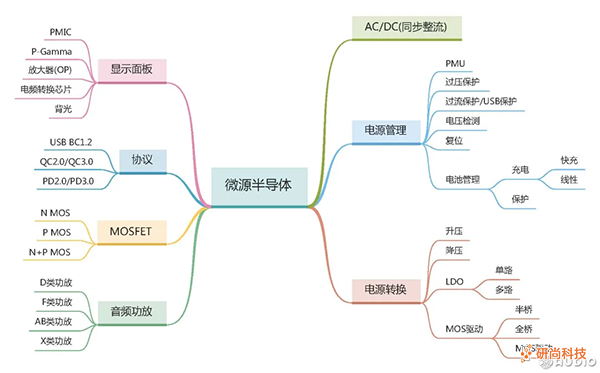

微源TWS真無線耳機電源方案匯總圖。

多合一充電倉單芯片方案

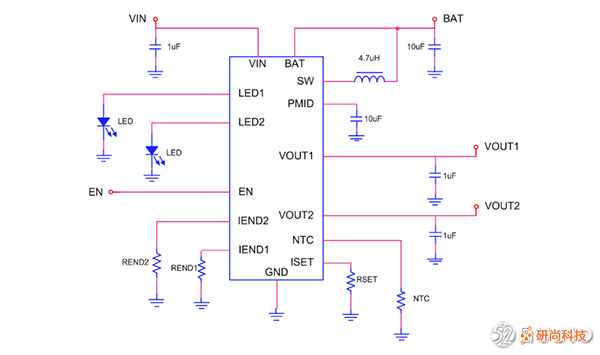

微源LP7802/LP7804雙通道6合1耳機倉單芯片

六合一解決方案

1. 內置1A充電，放電，負載識別，控制，狀態指示,雙通道獨立放電 六合一 單芯片

2. 充滿電壓是1%的高精度，是電壓和電流(支持2mA)同時雙檢測，可以將電池充滿到4.2V以上;


3. 輸入內置OVP,長期耐壓高達32V，不易燒壞;

4. 支持4.2V,4.3V,4.4V多電壓平臺的電池;

5. 輸出負載識別，識別電流與電壓可調節;

6. 左右耳插入與拔出 獨立檢測，獨立保護；

7. 左右耳狀態輸出;

8. 低電報警與保護；

9.  雙通道<30uA待機電流；

10. 封裝：提供SSOP16和QFN16(3*3mm)超小封裝。

體積小，外圍少 標準功能版(不通訊)無需MCU

特點

1. 左右耳插入獨立檢測獨立充電，獨立指示

2. 充電：內置32V OVP輸入，充電電流可外部調節，方便過認證

3. 充電：內置NTC溫度檢測功能，方便過認證

4. 放電：內置關斷電流可以調節功能，方便不同方案轉換

5. 放電：高精度關斷檢測，最小支持2mA

6. 放電：內置電池3.2V過放報警與3V關斷

7. 放電：內置充放電指示燈

8. 放電：內置EN使能端，可以由霍爾控制開蓋斷電

9. 外圍：只需要10個元件10.封裝：提供SSOP16和QFN16(3*3mm)超小封裝。

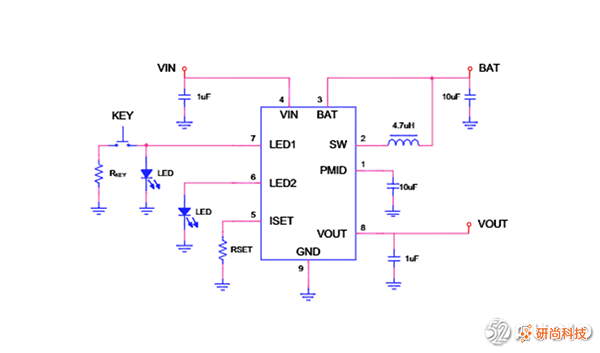

微源LP7800K2/K4 高壓5合1耳機倉單芯片

特點

1. 耳機插入檢測充電，5V/3V轉換，<20uA待機電流

2. 充電：內置32V OVP輸入，充電電流可外部調節，方便過認證

3. 充電：內置NTC溫度檢測功能，方便過認證

4. 放電：內置關斷電流可以調節功能，方便不同方案轉換

5. 放電：高精度關斷檢測，最小支持1mA

6. 放電：內置電池3.2V過放報警與3V關斷

7. 放電：內置充放電指示燈

8. 外圍：只需要4個元件

9. 封裝：SOP8封裝

10. 版本：7800K2（2LED）/K4（4LED）兩個版本

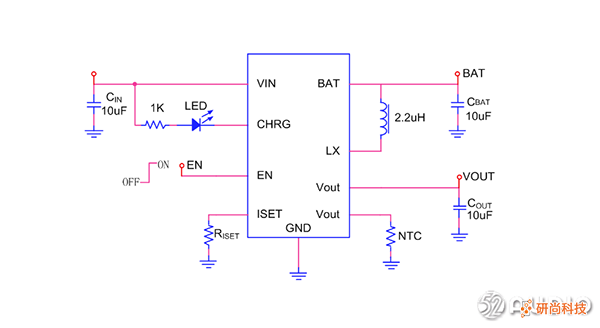

微源LP7801-5V常開型充電和低功耗升壓二合一芯片

2uA低功耗常開型解決方案：LP7801（過壓保護+充電+升壓）

特點

1. 充滿電壓是0.5%的高精度，是電壓和電流(支持1mA)同時雙檢測;

2. 內置OVP,充電瞬間耐壓高達36V，不易燒壞;

3. 支持4.2V,4.3V,4.4V多種電池電壓平臺的電池;

4. <2uA開機工作電流（5V常開)

5. 內置EN關斷升壓

6. 內置0-45度充電（可調)

7. ESOP8封裝

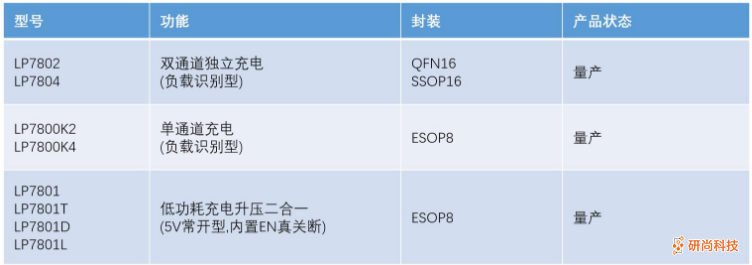

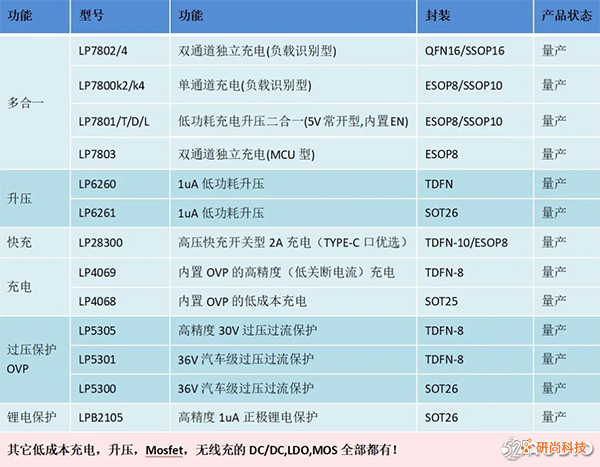

微源多合一芯片選型表

升壓芯片

微源LP6260/LP6261—1uA低功耗升壓芯片

特點

1. 1.7uA超低功耗升壓( 5V常開時);

2. 只需3個外圍（電感和輸入輸出電容各1pcs);

3. 95%高效率

4. <0.5uA關斷電流

5. 內置EN完全關斷

6. 內置短路保護

7. 有5V和可調輸出電壓2種規格

8. LP6260QVF為DFN封裝，p2p TPS61099

9. LP6261B6F為SOT23-6的封裝，p2p ETA1061

過壓保護芯片

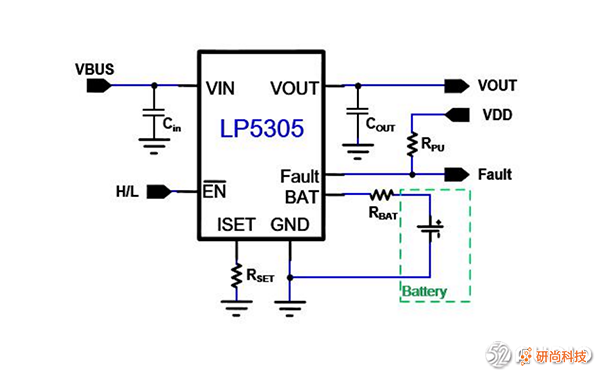

微源LP5305X—25mA高精度過壓過流保護(OVP)

特點

1. 30V汽車級超高耐壓

2. 內置5.8V高精度過壓保護，5.1V LDO輸出

3. 最小25mA高精度過流保護

4. 內置電池檢測保護

5. 內置溫度保護

6. 有華為專用規格版本

7. 超小TDFN-8 2*2mm封裝，p2p BQ24315

充電管理芯片

微源LP4069—內置OVP充電

特點

1. 內置OVP 28V超高耐壓

2. 支持10mA充電和1mA關斷

3. 500mA可調充電保護

4. 外圍少

5. SOT23-5小封裝

6. 低成本

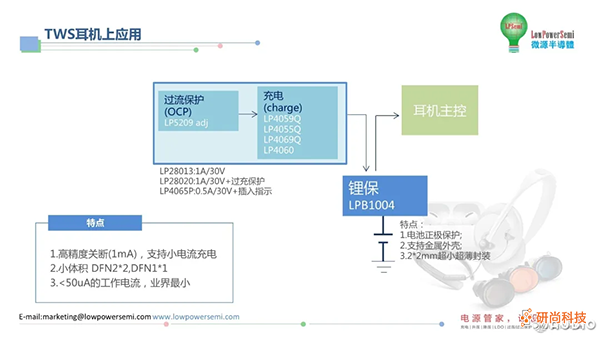

TWS耳機上的應用方案

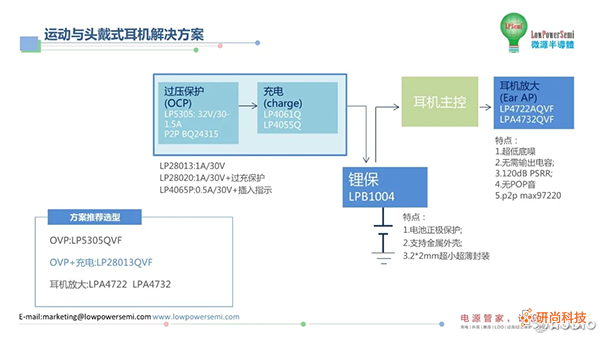

運動與頭戴式耳機解決方案

總結

此次創新微源 一次性整合出十幾款經典版電源解決方案 ，以及應用于TWS耳機、運動與頭戴式耳機的解決方案，著力于通過以下多種方式提升耳機電源管理的品質：

• 用內置過壓保護的充電芯片來降低充電損壞；


• 用雙路獨立識別來解決左耳充滿右耳不能充電問題；

• 用關斷精度高的充電與負載識別芯片來延長耳機使用時間；

• 增加過壓過流專用保護芯片做防汗防水處理；

• 增加電池專用保護芯片提升電池耐用性。
