近期我愛音頻網在拆解摩托羅拉 Verve Buds 800 真無線藍牙耳機時，在充電盒電源管理電路上發現了來自微源半導體的 LP4060 充電 IC 和多個 PMOS 管，前者用來給充電盒內置電池充電，后者應用于降壓電路執行開關功能等，下面一起來詳細了解一下吧 ~

摩托羅拉 Verve Buds 800 耳機和充電盒的設計風格都比較硬朗、走商務風路線，耳機主打通話降噪功能，瞄準了商務人士這一消費人群。

充電盒為翻蓋式，比較輕薄，支持無線充電功能。耳機部分，摩托羅拉 Verve Buds 800 保留了該系列底部按鍵的設計，佩戴時耳機柄貼近面部，更好地收集通話時的聲音。耳機內部沒有采用條形主板，因?yàn)橹骺匦酒j(luò)達 AB1532 的集成度很高，內置 16Mb 閃存、電容觸摸控制器，還整合了鋰電池充電控制器。

綜合來看，摩托羅拉 Verve Buds 800 的產品定位十分明確，主要面向商務人群、主打通話降噪功能，外觀設計也有摩托羅拉以前的 Feel 了，是一款不錯的產品。

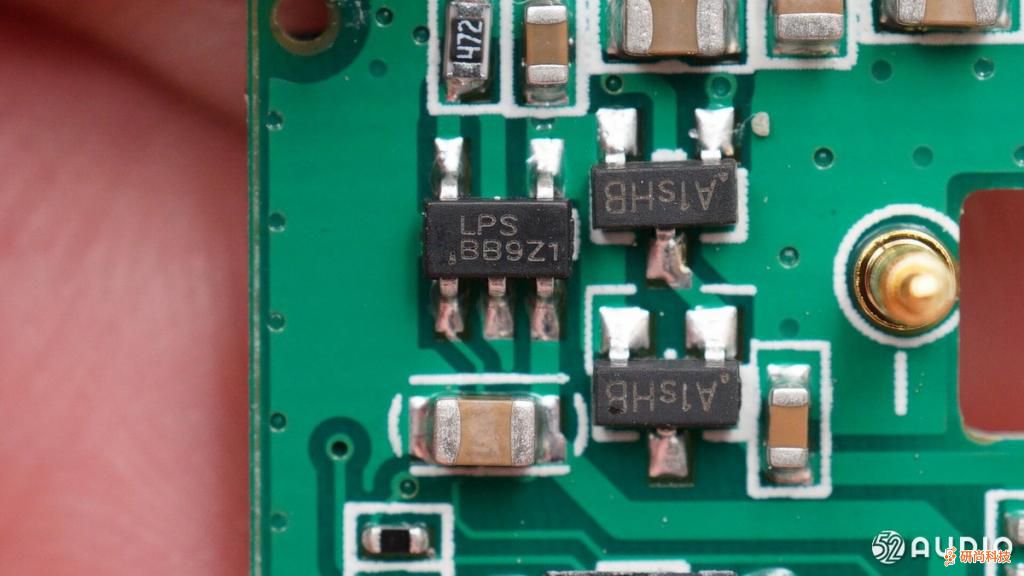

LPS 微源半導體 LP4060 充電 IC，最大充電電流 800mA，無需取樣電阻，外置 MOS 管，防反接二極管，外圍元件精簡，用于為充電盒內置電池充電。

據我愛音頻網了解到，JBL、漫步者、Skullcandy、QCY、哈曼等品牌的 TWS 耳機充電倉都大量采用了微源的方案。

LP4060產品簡介

LP4060是一款用于單節鋰離子電池的完整恒流/恒壓線性充電器。LP4060的SOT23-5封裝和較少的外部組件數量使其非常適合便攜式應用。此外，LP4060專為在USB電源規范內工作而設計。由于采用了內部MOSFET架構，因此不需要外部檢測電阻，也不需要隔離二極管。熱反饋調節充電電流，以限制大功率工作或高環境溫度下的芯片溫度。充電電壓固定為4.2V / 4.35V，并且可以通過單個電阻在外部編程充電電流。當達到最終浮動電壓后，充電電流降至編程值的1/10時，LP4060自動終止充電周期。當移除輸入電源（壁式適配器或USB電源）時，LP4060自動進入低電流狀態，從而將電池漏極電流降至1μA以下。其他功能包括充電電流監控器，自動充電和一個狀態引腳，用于指示充電終止和輸入電壓的存在。

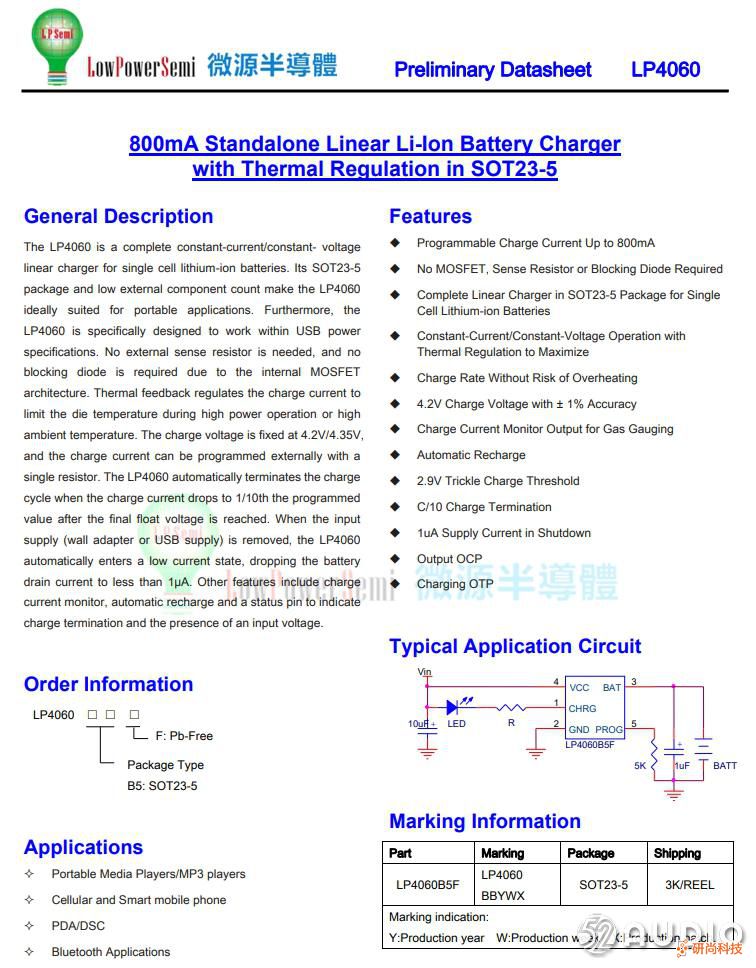

微源半導體 LP4060 詳細資料。

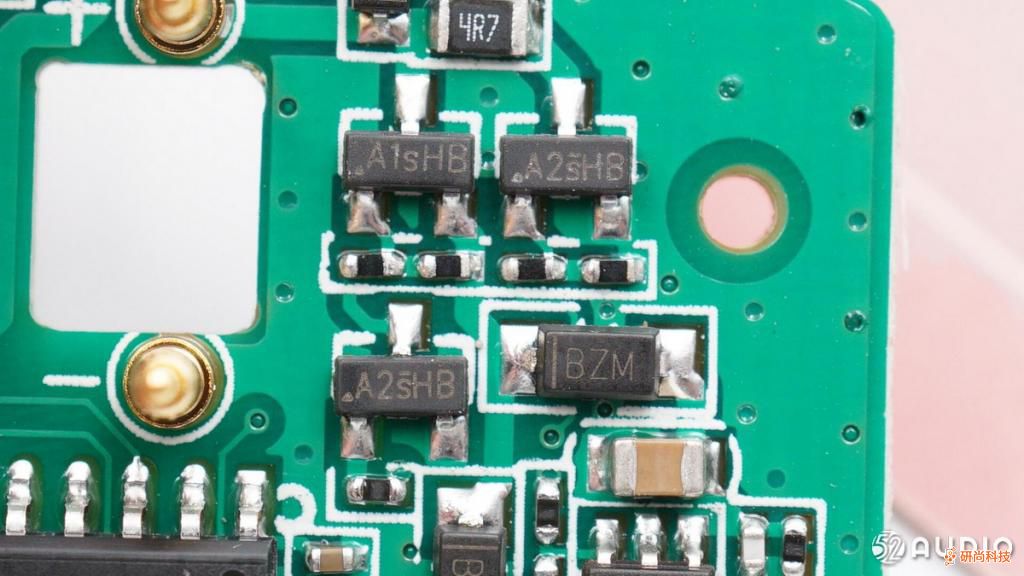

絲印 A1SHB 為微源半導體 LPM2301 2.6A 的 PMOS；絲印 A2SHB 為微源半導體 LPM2302 3A 的 NMOS；兩顆通用 MOS 微源均為業界較大電流版本，足夠余量確保安全，一般在產品應用中做開關和擴流使用。

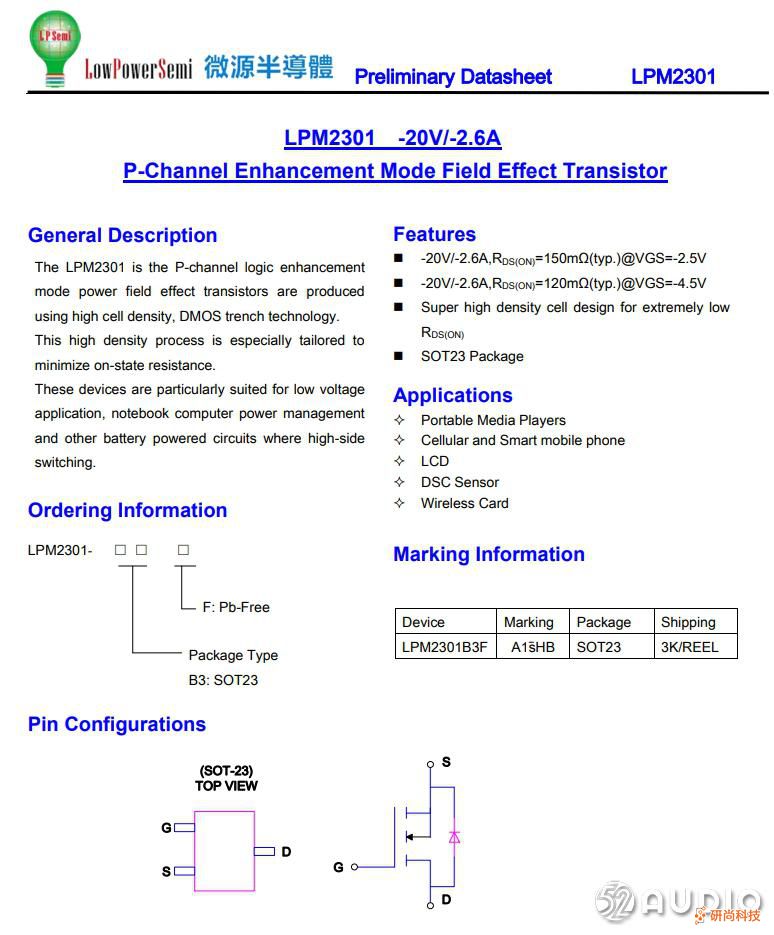

微源半導體 LPM2301 詳細資料。

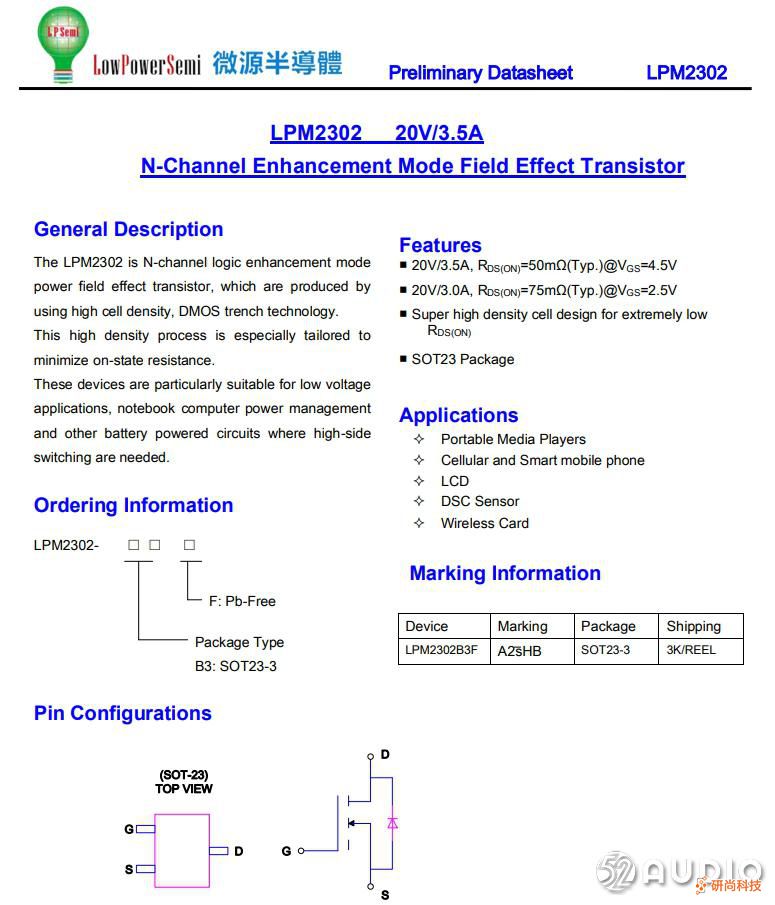

微源半導體 LPM2302 詳細資料。

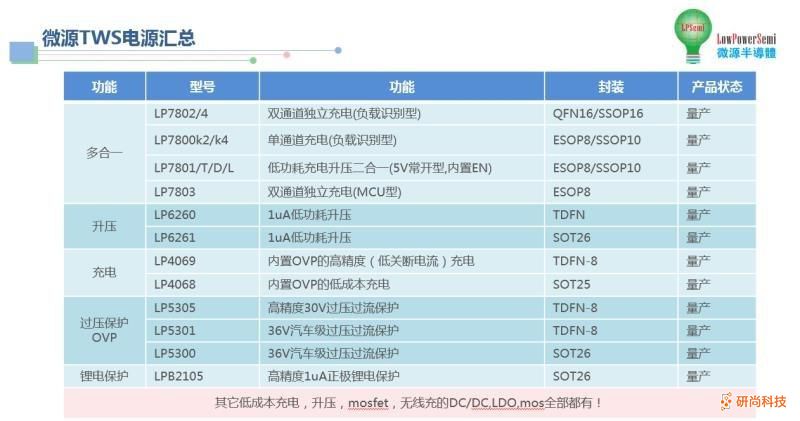

更多微源 TWS 電源方案如圖所示。

關于微源半導體

微源半導體是世界領先的模擬芯片設計公司，持續專注于電源管理芯片為主的模擬芯片領域。全球布局研發中心和銷售中心，致力于為客戶提供完整的電源管理解決方案和技術服務，廣泛應用于電池系統、顯示系統、無線通訊系統和個人穿戴系統等 3C 市場相關產品。

微源始終堅持產品質量第一，持續高研發投入，以設計更簡單、品質更安全、交付更有保障、成本更有優勢為目標，致力于成為客戶首選電源合作伙伴。
