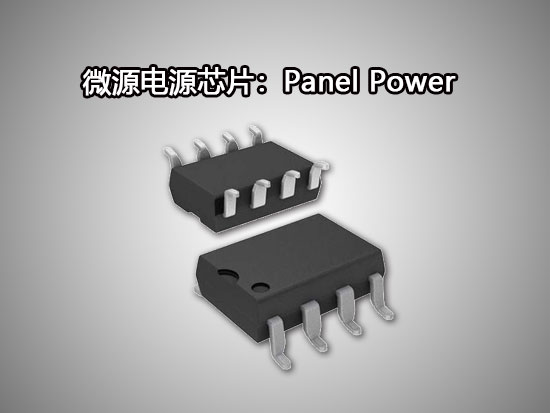

LP6283-Panel Power（面板電源）

輸入電壓（V）：8-14

輸出電壓（V）：Vin-18

開關頻率：500 / 750K

效率：94

開關電流限制（mA）：4000mA

特點：TFT LCD電視的偏置電源

封裝：QFN-48L 7x7

電視/監視器電源管理IC

一般說明

LP6283生成電視和顯示器中的薄膜晶體管（TFT）液晶顯示器（LCD）面板的所有電源軌。它包括升壓和降壓穩壓器，VGH和VGL電荷泵穩壓器，柵極脈沖調制器（GPM），HV LDO，電壓檢測器（XAO）和VCOM OP。LP6283支持8V至14V的輸入電壓，并針對直接由12V電源供電的LCD電視面板和LCD監視器應用進行了優化。升壓和降壓調節器具有內部功率MOSFET和高頻工作特性，允許在緊湊型解決方案中使用小型電感器和電容器。兩種開關穩壓器均采用固定頻率，電流模式控制架構，可提供快速的負載瞬態響應并易于補償。VGH和VGL電荷泵穩壓器為TFT柵極驅動器提供電源電壓。

應用領域

• 移動設備，智能手機

• 便攜式媒體播放器/ MP3播放器

• 蜂窩智能手機

• LCD偏置電源

特征

• 8V至14V電源輸入電壓范圍

• 電流模式升壓調節器

• 20V 3.5A0.1Ω內部N-MOSFET

• 可編程過電流保護

• 可編程軟啟動

• 電流模式降壓穩壓器

• 16.5V 2A0.15Ω內部N-MOSFET

• 過流保護

• 輸出電壓可調范圍為1.8V至3.3V

• 可調式VGH電荷泵

• 連續輸出電流50mA

• 可調式VGL電荷泵

• 連續輸出電流50mA

• 門脈沖調制器

• 18V至35V正電源輸入

• 開機/關機順序控制

• 片上GPM控制器，具有可調的下降時間和下降停止電壓

• 電壓檢測器（XAO）

• 可調檢測電壓（±1％）

• N-Channel開漏輸出

• VCOM OP

• 5V至20V輸入電源電壓

• ±300mA輸出短路電流，持續1ms

• 45V /μs壓擺率

• 20MHz，-3dB帶寬

• 高壓低壓降

• 5V至20V輸入電源電壓

• 可調輸出電壓（±0.5％）

• 過電流保護（60mA）

• 低壓降電壓0.5V（60mA）

• 可選頻率（500kHz / 750KHz）

• 柵極驅動信號控制的外部PMOS隔離開關

• 過溫保護

• 開機順序控制

• TQFN 48封裝

• 符合RoHS標準且無鹵素

• 無鉛封裝
