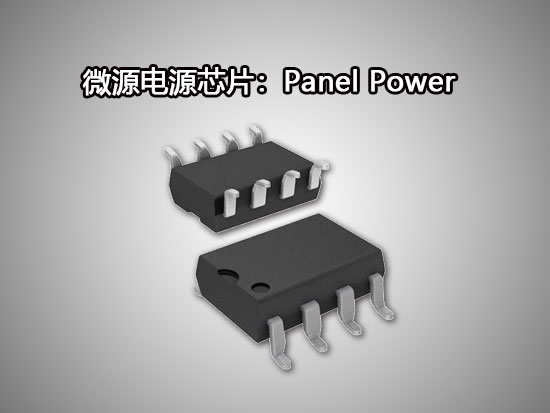

LP6284-Panel Power（面板電源）

輸入電壓（V）：2.5-5.5

輸出電壓（V）：Vin-16

開關頻率：640K / 1200K

效率：96

開關電流限制（mA）：2A

特點：TFT LCD電視的偏置電源；BOOST，VGH，LDO，Vcom，電壓檢測器，GPM供電

封裝：QFN4x4-24L

多通道DC-DC轉換器

一般說明

LP6284包括一個高性能升壓穩壓器，一個低壓差線性穩壓器（LDO），一個柵極脈沖調制器（GPM），一個電壓檢測器，一個VCOM緩沖器（單位增益OPA）和一個用于有源矩陣的VGH電荷泵控制器TFT LCD。該轉換器是一個高開關頻率（640kHz或1.2MHz）電流模式調節器，具有集成的16V N溝道0.2ΩMOSFET，可使用超小型電感器和陶瓷電容器。它提供了對脈沖負載的快速瞬態響應，同時實現了90％以上的效率。低壓差（LDO）線性穩壓器可在輸入電壓為3.3V時提供高達350mA的電流。適用于時序控制器的電源電壓。Unity-Gain緩沖器可以驅動LCD VCOM電壓，該電壓具有高短路電流，快速擺率以及軌到軌輸入和輸出。VGH電荷泵控制器提供穩定的TFT柵極導通電壓。正電荷泵的調節由內部比較器產生，該內部比較器感測輸出電壓并將其與內部基準電壓進行比較。其他功能包括熱關斷保護和欠壓鎖定（UVLO）。LP6284采用節省空間的QFN-24（0.5mm間距）封裝。

應用領域

• TFT液晶電視

• TFT液晶顯示器

特征

• 寬VIN范圍：2.5V至5.5V

• 640kHz / 1.2MHz電流模式升壓穩壓器

• 對脈沖負載的快速瞬態響應

• 可調輸出電壓（±1％）

• 內置16V，2A，0.2ΩN-MOSFET

• 效率高達90％

• 可編程軟啟動

• 低壓差線性穩壓器

• 最大輸出電流：350mA

• 可調輸出電壓：1.5V至VIN -0.5V（±1.5％）

• 可調式GPM控制器

• 上電順序控制

• 上電延遲和下降時間

• 閃爍補償器

• 低壓檢測器

• 可編程檢測電壓（±2％）

• 可編程延遲時間

• VCOM緩沖器的單位增益運算放大器

• 用于VGH調節的電荷泵

• 欠壓保護

• 過熱保護

• 提供QFN-24（4×4mm）

• 符合RoHS標準且無鹵素

• 無鉛封裝
